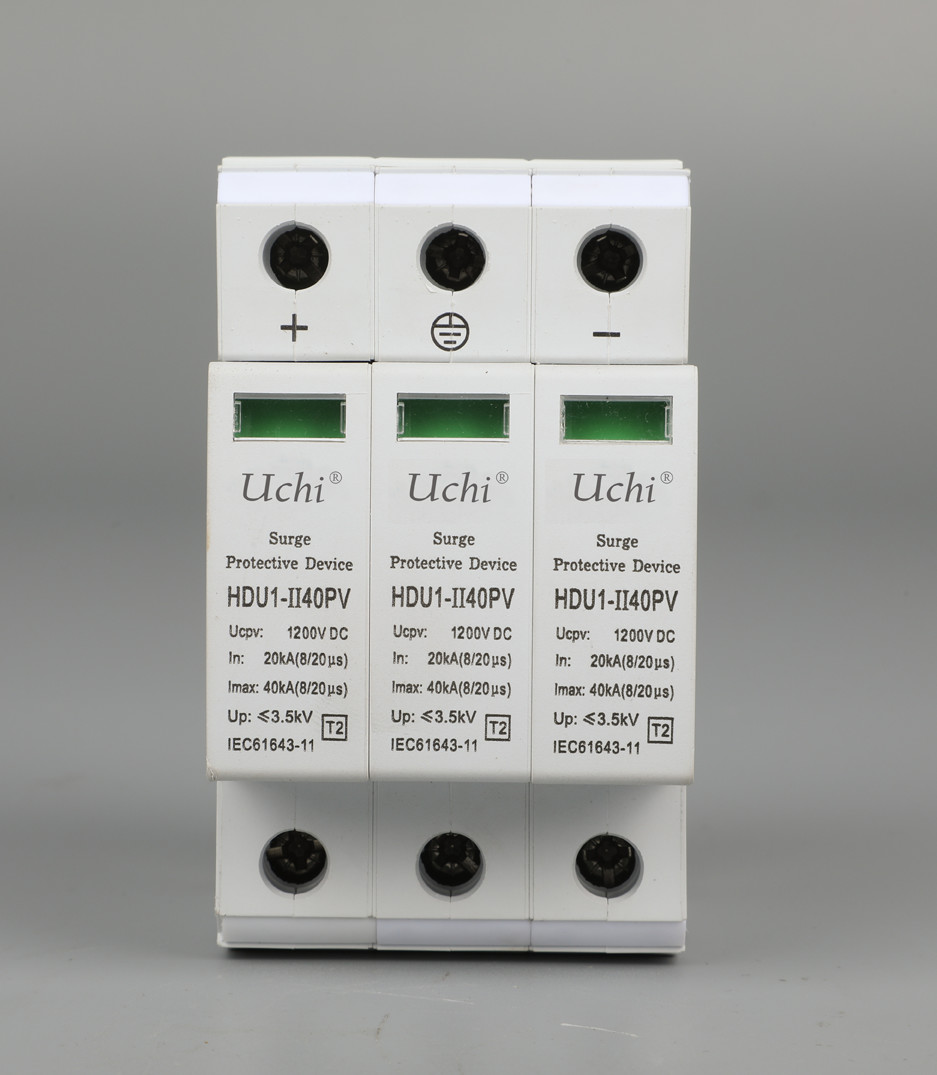

Điện áp làm việc không chính xác (Un) 1000V bộ ngắt mạch chống sét lan truyền

Điện áp làm việc không chính xác (Un) 1000V bộ ngắt mạch chống sét lan truyền

Thông tin chi tiết sản phẩm:

Nguồn gốc: Dongguan China
Hàng hiệu: Uchi
Chứng nhận: CE / SGS / ISO9001
Số mô hình: OBV-SPD-420V

Thanh toán:

Số lượng đặt hàng tối thiểu: 200 mảnh
Giá bán: Negotiate
chi tiết đóng gói: gói xuất khẩu / Thương lượng
Thời gian giao hàng: 5-15 ngày sau khi thanh toán
Điều khoản thanh toán: T / T, L / C, Western Union
Khả năng cung cấp: 60000 miếng mỗi tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Điện áp làm việc không chính xác (Un): 1000V Uc Điện áp hoạt động liên tục (Uc): 1100VAC
Nominaldischargecurrent (kA): 20KA Dòng điện cực đại (kA): 40kA
Mức bảo vệ (Lên): 3,7 kV Thời gian phản hồi (ns): 25ns
Cài đặt: 35mmslideguide Điều kiện làm việc: Nhiệt độ-40 ℃ ~ + 85 ℃;

Mô tả sản phẩm

Điện áp làm việc không chính xác (Un) 1000V bộ ngắt mạch chống sét lan truyền
Mô hình và đặc điểm kỹ thuật AM40-1000

Người mẫu AM40-1000
MainTechnicalData
Điện áp làm việc không chính xác(Un) 1000V
Uc Điện áp hoạt động liên tục(Uc) 1100VAC


Nominaldischargecurrent(kA) 20kA
Maxdischargec current(kA) 40kA
ProtectedMode + - PE, - PE
Mức độ bảo vệ(Lên) 3,7 kV
Recommendmaxbackupfuse 63A (gL / gG)
Thời gian đáp ứng ≤25ns
Work / Faultindication Localindicatewindow:
Màu xanh lá cây = SPDOK | Màu trắng = SPDFailure
Mô-đun 3
Cơ khí
Vị trí lắp đặt Trong nhà
Cài đặt 35mmslideguide
Kích thước(mm) 95 * 72 * 65
Mặt cắt ngang ≥25mm2
Areamin cắt ngang L / N: 2,5mm2, PE: 6mm2
Chế độ kết nối Connectioninparallel
Môi trường
Điều kiện làm việc Nhiệt độ-40~ + 85;
Độ ẩm tương đối ≤95%; Chiều cao ≤3km
Mức độ bảo vệ IP20
Vật liệu bao vây Vật liệu nhiệt dẻoUL94V-0



Biện pháp phòng ngừa an toàn:
· Khi SPDbox được cài đặt trong hệ thống cuối cùng, nó phải đạt được tất cả các yêu cầu của tiêu chuẩn GB4943 (EN60950, IEC60950);
· Thiết bị phải được lắp đặt bởi người có chuyên môn được ủy quyền, trước khi lắp đặt, để cắt nguồn cung cấp và ngăn chặn sự cố làm việc của đường dây nóng
 Đăng kí:·
· Nguồn điện dòng quang điện DC loại AM SPD thường được sử dụng để ngăn quá áp làm hỏng hệ thống và thiết bị nguồn DC, đặc biệt là hệ thống quang điện cực.

Điện áp làm việc không chính xác (Un) 1000V bộ ngắt mạch chống sét lan truyền 0


Đặc trưng:
· Công nghệ ngắt mạch điều khiển nhiệt độ, mạch bảo vệ quá dòng tích hợp, để tránh hoàn toàn khỏi lò đốt · Các linh kiện nổi tiếng quốc tế và kỹ thuật sản xuất tiên tiến · Công suất dòng phóng điện lớn, điện áp dư thấp · Điểm kết nối cảnh báo từ xa (tùy chọn) · Rõ ràng và nội bộ điều kiện làm việc · Dễ dàng cài đặt và sơn chính · Quy trình tinh tế, có thể làm việc trong môi trường khắc nghiệt trong thời gian dài, như axit, kiềm, bụi, sương muối, ẩm ướt, v.v.



Cấu trúc & Hình dạng

Điện áp làm việc không chính xác (Un) 1000V bộ ngắt mạch chống sét lan truyền 1


Cài đặt:
· Cách cài đặt hướng dẫn trượt 35mm

· Kết nối +/- và đầu nối đất của hệ thống nguồn với +/- và đầu cuối nối đất SPD, sau đó vặn các bu lông

· Đường nối đất của thiết bị hệ thống chống sét SPDto

· Sau khi đấu dây. Vui lòng kiểm tra cho đến khi mọi thứ ổn định, hãy đưa vào hoạt động.
 Điện áp làm việc không chính xác (Un) 1000V bộ ngắt mạch chống sét lan truyền 2

Bảo trì sản phẩm:
· Thiết bị phải được lắp đặt bởi người có chuyên môn được ủy quyền, trước khi lắp đặt, để cắt nguồn điện và cấm làm việc đường dây nóng để xảy ra tai nạn

· Diện tích mặt cắt của dây phải đạt yêu cầu kỹ thuật

· Khi hộp SPD được lắp đặt trong hệ thống cuối cùng, nó phải đạt được tất cả các yêu cầu của tiêu chuẩn GB4943 (EN60950, IEC60950);



· Khi có lỗi trong quá trình vận hành hệ thống, trước tiên hãy tháo thiết bị SPD ra, nếu hệ thống có thể hoạt động bình thường, thiết bị đó đã bị hỏng

Tiêu chuẩn sản phẩm
· Hệ thống phân phối điện áp thấp GB18802.1SP: nhu cầu hiệu suất và phương pháp thử nghiệm;

· YD / T 1235.1 Hệ thống điện hạ thế trạm truyền thông Yêu cầu kỹ thuật SPD;

· YD / T 1235.2 Hệ thống điện hạ áp Trạm truyền thông Phương pháp thử nghiệm SPD;

Muốn biết thêm chi tiết về sản phẩm này
Điện áp làm việc không chính xác (Un) 1000V bộ ngắt mạch chống sét lan truyền bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
