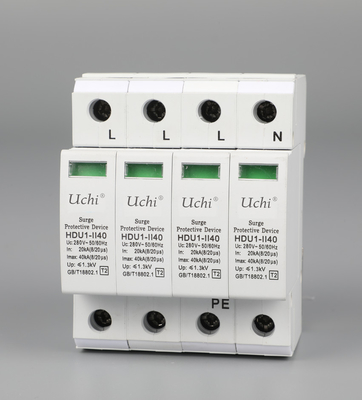

đầu vào ngoài trời trong tòa nhà và mỗi SPD công nghiệp điện áp thấp (200 / 380VAC)
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Dongguan China |
Hàng hiệu: | Uchi |
Chứng nhận: | CE / SGS / ISO9001 |
Số mô hình: | OBV-SPD-420V |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 200 mảnh |
---|---|
Giá bán: | Negotiate |
chi tiết đóng gói: | gói xuất khẩu / Thương lượng |
Thời gian giao hàng: | 5-15 ngày sau khi thanh toán |
Điều khoản thanh toán: | T / T, L / C, Western Union |
Khả năng cung cấp: | 60000 miếng mỗi tháng |
Thông tin chi tiết |
|||
Điện áp làm việc không chính xác (Un): | 230 / 400V | Uc Điện áp hoạt động liên tục (Uc): | 385Vac |
---|---|---|---|
Nominaldischargecurrent (kA): | 20KA | Dòng điện cực đại (kA): | 40kA |
Mức bảo vệ (Lên): | 1,8 kV | Thời gian phản hồi (ns): | 25ns |
Cài đặt: | 35mmslideguide | Điều kiện làm việc: | Nhiệt độ-40 ℃ ~ + 85 ℃; |
Mô tả sản phẩm
đầu vào ngoài trời trong tòa nhà và mỗi SPD công nghiệp điện áp thấp (200 / 380VAC)
Mô hình và đặc điểm kỹ thuật AM40A
Người mẫu | AM40A |
MainTechnicalData | |
Điện áp làm việc không cơ bản(Un) | 230 / 400V |
Uc Điện áp hoạt động liên tục(Uc) | 385VAC |
Điều hành | 48-62Hz |
Nominaldischargecurrent(kA) | 20kA |
Maxdischargec current(kA) | 40kA |
ProtectedMode | L1, L2, L3, N-PE (4P) |
Mức độ bảo vệ(Lên) | 1,8 kV |
Recommendmaxbackupfuse | 63A (gL / gG) |
Thời gian đáp ứng | ≤25ns |
Work / Faultindication | Localindicatewindow: |
Màu xanh lá cây = SPDOK | Màu trắng = SPDFailure | |
Mô-đun | 4 |
Cơ khí | |
Vị trí lắp đặt | Trong nhà |
Cài đặt | 35mmslideguide |
Kích thước(mm) | 95 * 72 * 65 |
Mặt cắt ngang | ≥25mm2 |
Areamin cắt ngang | L / N: 2,5mm2, PE: 6mm2 |
Chế độ kết nối | Connectioninparallel |
Môi trường | |
Điều kiện làm việc | Nhiệt độ-40℃~ + 85℃; |
Độ ẩm tương đối ≤95%; Chiều cao ≤3km | |
Mức độ bảo vệ | IP20 |
Vật liệu bao vây | Vật liệu nhiệt dẻoUL94V-0 |
Biện pháp phòng ngừa an toàn:
· Khi SPDbox được cài đặt trong hệ thống cuối cùng, nó phải đạt được tất cả các yêu cầu của tiêu chuẩn GB4943 (EN60950, IEC60950);
· Thiết bị phải được lắp đặt bởi người có chuyên môn được ủy quyền, trước khi lắp đặt, để cắt nguồn cung cấp và ngăn chặn sự cố làm việc của đường dây nóng
Đăng kí:·
Nguồn điện một pha SPD Là bảo vệ điện phù hợp, chẳng hạn như tủ phân phối điện, tủ chuyển mạch, tủ chuyển mạch, bảng phân phối AC / DC, v.v. · Hộp phân phối với đầu vào ngoài trời trong tòa nhà và mỗi tầng · Điện áp thấp (200 / 380VAC) cho công nghiệp và dân dụng · Máy tự động hóa phòng, bảng cấp điện của phòng điều khiển chính trạm chuyển đổi
Đặc trưng:
· Công suất dòng phóng điện lớn, điện áp thấp, phản hồi nhanh · Giảm dòng rò rỉ và tốc độ thay đổi · Kỹ thuật cách ly nhiệt, không xảy ra hỏa hoạn · Áp dụng các miếng cầu chì chống sốc đặc biệt, có khả năng điều chỉnh · Tích hợp điểm kết nối cảnh báo, điều khiển dễ dàng · Có chỉ báo nguồn để hiển thị Điều kiện làm việc · Được trang bị bộ đếm sét, ghi lại tia sét một cách chính xác · Mạch bảo vệ nhiệt độ, bảo vệ nhiệt tích hợp.bộ phận phát hành tự động Thương hiệu thành phần cốt lõi nổi tiếng quốc tế xuất sắc
Cài đặt:
· Cách lắp đặt hướng dẫn trượt 35mm · Kết nối +/- và đầu nối đất của hệ thống nguồn vào +/- và đầu nối đất SPD, sau đó vặn bu lông · đường nối đất của thiết bị hệ thống chống sét SPDto · Sau khi đấu dây. Vui lòng kiểm tra cho đến khi mọi thứ ổn định, hãy sơn lại vào hoạt động .
Bảo trì sản phẩm:
· Thiết bị phải được lắp đặt bởi người có chuyên môn được ủy quyền, trước khi lắp đặt, phải cắt nguồn điện và không để xảy ra sự cố đường dây nóng · Diện tích mặt cắt của dây phải đạt yêu cầu kỹ thuật · Khi hộp SPD được lắp đặt trong hệ thống cuối cùng, nó phải đạt được tất cả các yêu cầu của tiêu chuẩn GB4943 (EN60950, IEC60950);· Sản phẩm không cần phải được bảo trì đặc biệt, nhưng phải kiểm tra trong một khoảng thời gian cố định · Mùa sau giông bão, cửa sổ chỉ báo có màu đỏ là điều bình thường, nhưng để thay đổi mô-đun hoặc tổng sản phẩm mới ngay lập tức · Khi có lỗi trong quá trình vận hành hệ thống, vui lòng xóa Thiết bị SPD lúc đầu, nếu hệ thống có thể hoạt động bình thường, thiết bị đó đã bị hỏng
Tiêu chuẩn sản phẩm
· Hệ thống phân phối điện áp thấp GB18802.1SP: nhu cầu hiệu suất và phương pháp thử nghiệm;· YD / T 1235.1 Hệ thống điện hạ thế trạm truyền thông Yêu cầu kỹ thuật SPD;· YD / T 1235.2 Hệ thống điện hạ áp Trạm truyền thông Phương pháp thử nghiệm SPD;
